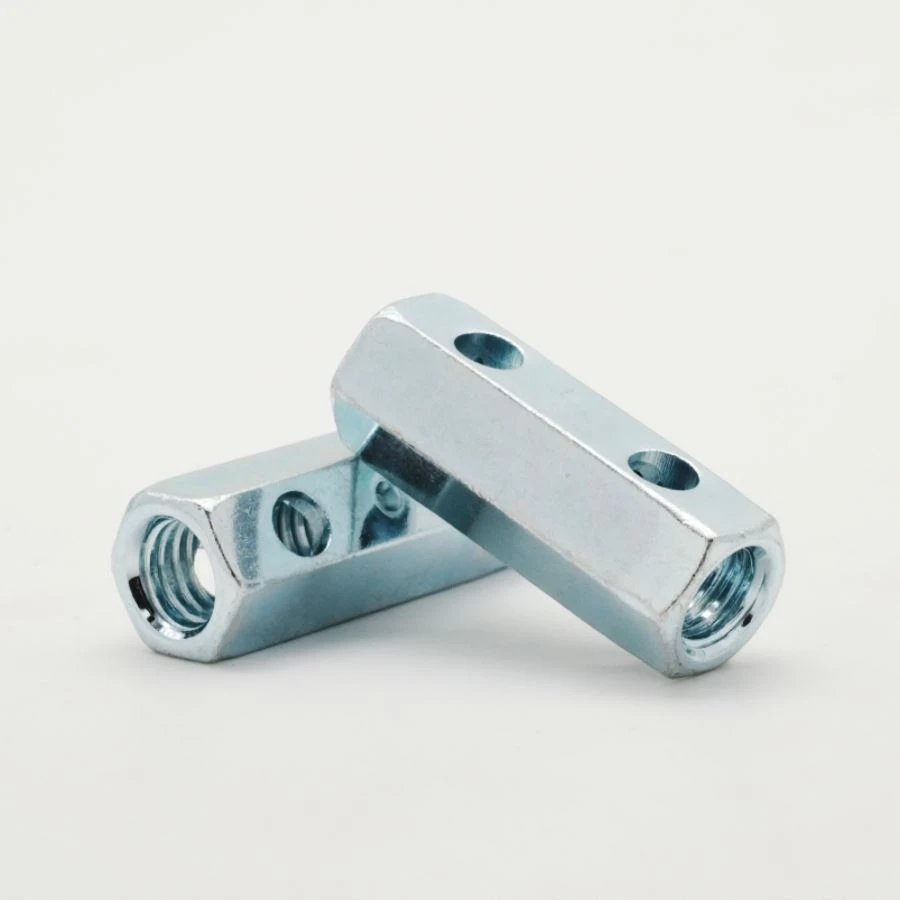

DIN 1479 Cyplu Cnau Gyda Thwll Archwilio

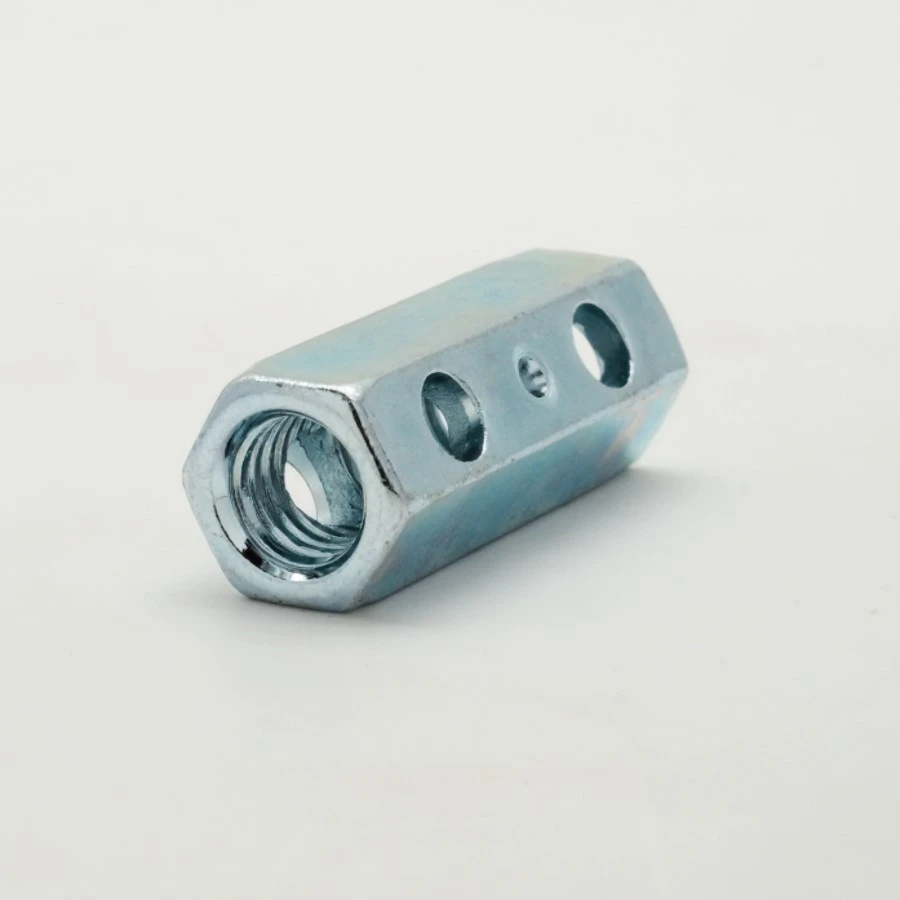

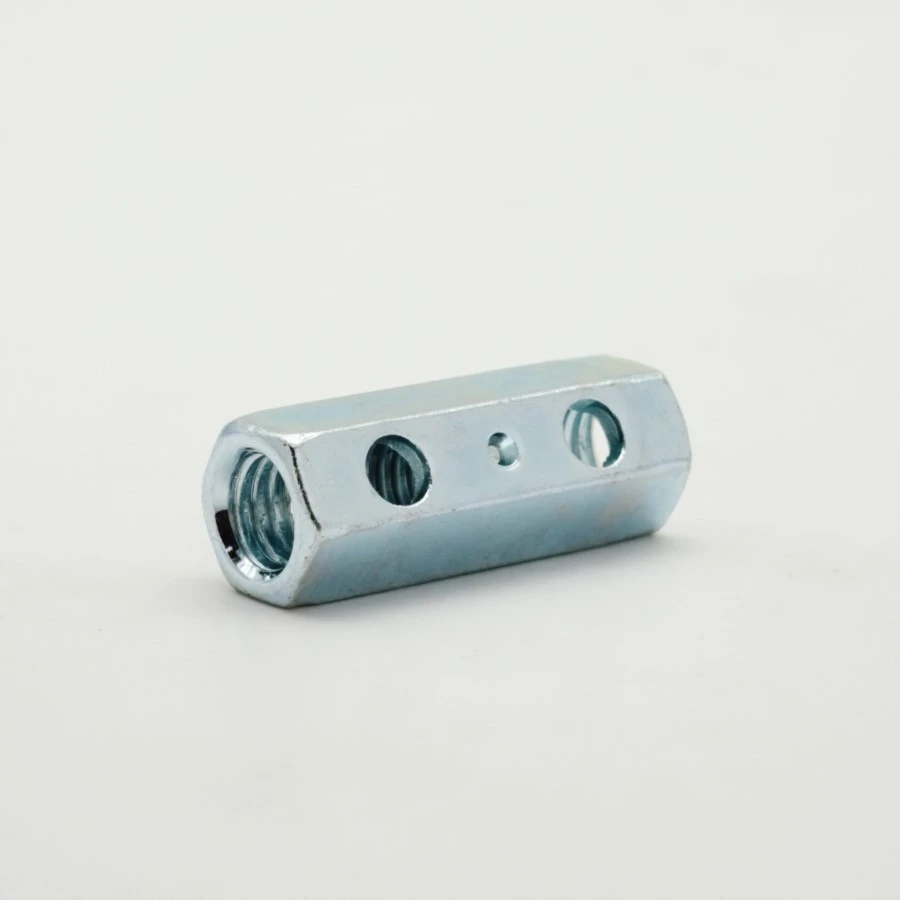

Mae DIN 1479 yn nodi cnau cyplu hecsagon â dau dwll, wedi'u cynllunio ar gyfer ymestyn cysylltiadau edau mewn amrywiol gymwysiadau diwydiannol. Mae'r cnau hyn yn cynnwys edau llaw dde ar un pen ac edefyn llaw chwith ar y pen arall, sy'n galluogi cydio rhodenni wedi'u edafu yn ddiogel. Mae'r ddau dwll ar yr ochrau wedi'u cynllunio i'w defnyddio gyda wrenches bachyn neu offer arbennig ar gyfer tynhau a llacio.
Anfon ymchwiliad
Cyflwyniad cynnyrch
Mae DIN 1479 yn nodi cnau cyplu hecsagon â dau dwll, wedi'u cynllunio ar gyfer ymestyn cysylltiadau edau mewn amrywiol gymwysiadau diwydiannol. Mae'r cnau hyn yn cynnwys edau llaw dde ar un pen ac edefyn llaw chwith ar y pen arall, sy'n galluogi cydio rhodenni wedi'u edafu yn ddiogel. Mae'r ddau dwll ar yr ochrau wedi'u cynllunio i'w defnyddio gyda wrenches bachyn neu offer arbennig ar gyfer tynhau a llacio.
Manylebau Cyffredin
| Defnyddiau | Dur carbon |
| Dosbarth | 5, 6, 8, 10, 12 |
| Amrediad | M6 - M36 |
| Edau | Bras, Gain, Gain Ychwanegol, Arbennig-Gain |
| Arwyneb | Plaen, sinc ar blatiau, -dip galfanedig poeth, GEOMET, ZINC-NICKLE, DACROMATE ac ati. |
Nodweddion Allweddol
- Dau dwll ochr ar gyfer tynhau wrench bachyn
- Cyfuniad edau llaw dde a chwith-
- Edau mewnol llawn trwy hyd cyfan
- Wedi'i gynllunio ar gyfer ceisiadau estyn gwialen edafedd
- Yn cydymffurfio â manylebau DIN 1479
Diwydiant cais
- Gosod dwythell system awyru
- Mowntio offer crog
- Peirianneg fecanyddol ac offer peiriannol
- Adeiladu llongau ac offer diwydiannol
- Clymu diwydiannol cyffredinol
tabl data
| Maint | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 |
| Coase | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 |
| Iawn | 0.75 | 1 | 1.25 | 1.5 | 1.5 | 2 | 2 | 3 |
| Dirwy Ychwanegol | - | 0.75 | 1 | 1.25 | 1 | 1.5 | 1.5 | 2 |
| s Isafswm (mm) | 9.78 | 12.73 | 15.73 | 17.73 | 23.67 | 29.16 | 35.00 | 45.00 |
| s Uchafswm (mm) | 10.00 | 13.00 | 17.00 | 19.00 | 24.00 | 30.00 | 36.00 | 46.00 |
| e Isafswm (mm) | 11.05 | 14.38 | 18.90 | 21.10 | 26.75 | 33.53 | 39.98 | 51.28 |
| m Isafswm (mm) | 29.50 | 34.20 | 44.20 | 54.20 | 74.20 | 94.20 | 114.20 | 123.80 |
| m Max (mm) | 30.50 | 35.50 | 45.80 | 55.80 | 75.80 | 95.80 | 115.80 | 126.20 |
Tagiau poblogaidd: din 1479 gyplu cnau gyda thwll arolygu, Tsieina din 1479 gyplu cnau gyda twll arolygu gweithgynhyrchwyr, cyflenwyr, ffatri
