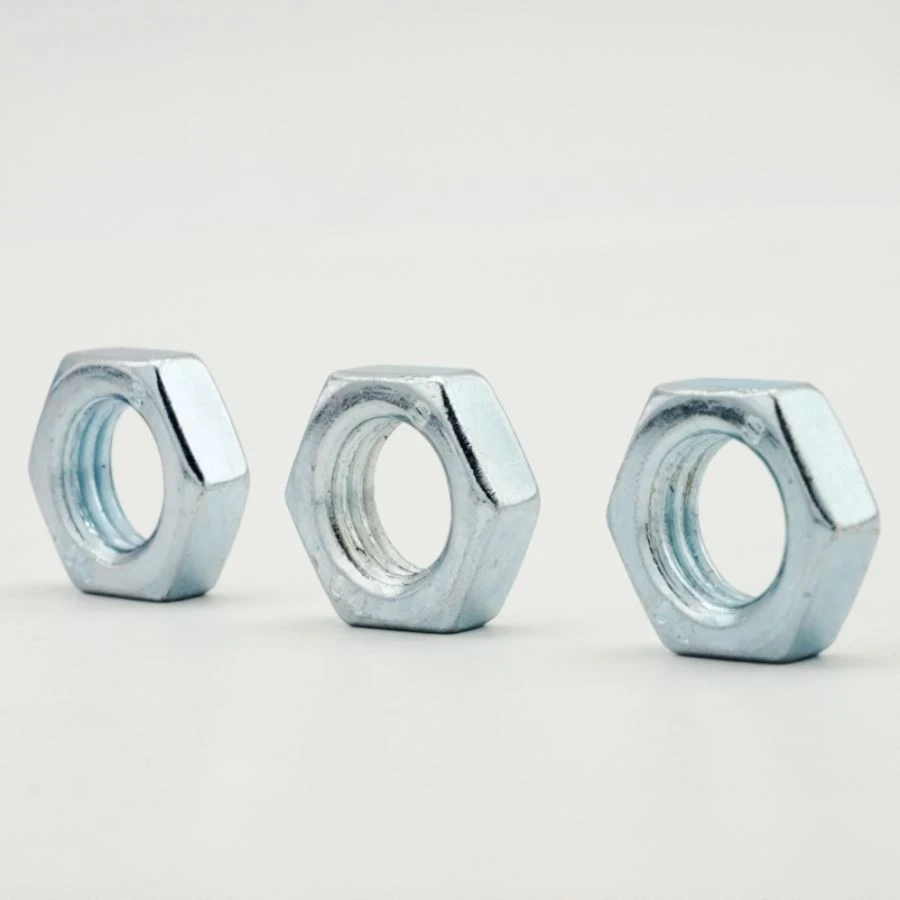

ASME B18.2.2 Tabl 4 Cnau Jam Hecs
ASME B18.2.2 Mae Tabl 4 yn nodi cnau jam hecs, sy'n deneuach na chnau hecs safonol ond yn fwy trwchus na chnau gwastad. Maent wedi'u cynllunio'n benodol ar gyfer jamio yn erbyn cneuen arall i atal llacio o dan ddirgryniad, gan eu gwneud yn hanfodol mewn systemau cau deinamig.
Anfon ymchwiliad
Cyflwyniad cynnyrch
ASME B18.2.2 Mae Tabl 4 yn nodi cnau jam hecs, sy'n deneuach na chnau hecs safonol ond yn fwy trwchus na chnau gwastad. Maent wedi'u cynllunio'n benodol ar gyfer jamio yn erbyn cneuen arall i atal llacio o dan ddirgryniad, gan eu gwneud yn hanfodol mewn systemau cau deinamig.
Manylebau Cyffredin
| Defnyddiau | Dur carbon |
| Dosbarth | 5, 6, 8, 10 |
| Amrediad | 1/4" - 1" |
| Edau | Bras, Gain, Gain Ychwanegol, Arbennig-Gain |
| Arwyneb | Plaen, sinc ar blatiau, -dip galfanedig poeth, GEOMET, ZINC-NICKLE, DACROMATE ac ati. |
Nodweddion Allweddol
- Trwch canolradd rhwng cnau safonol a gwastad
- Wedi'i ddylunio'n benodol ar gyfer swyddogaeth cloi cnau jam
- Yn cydymffurfio ag ASME B18.2.2 Tabl 4
- Ar gael mewn-graddau cryfder uchel gan gynnwys 2H
- Defnyddir yn helaeth mewn-cynulliadau sy'n dueddol o ddirgryniad
Diwydiant cais
- Offer trwm a cherbydau oddi ar y ffordd
- Systemau rheilffordd a thrafnidiaeth
- Cydosodiadau pwmp a chywasgydd
- Clymu diwydiannol gyda dirgryniad

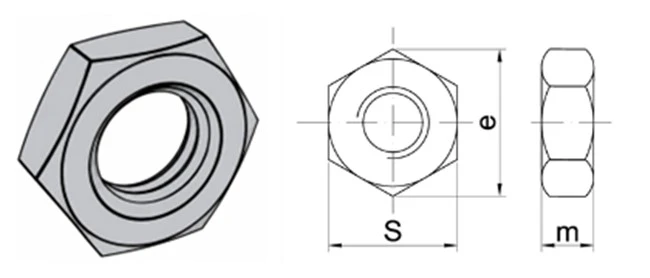

tabl data
| Maint | 1/4" | 5/16" | 3/8" | 7/16 | 1/2 | 9/16 | 5/8" | 3/4" | 7/8" | 1" | 1-1/8" | 1-1/4" | 1-3/8" | 1-1/2" | 1-5/8" | 1-3/4" | 1-7/8" | 2" | 2-1/4" | 2-1/2" | 2-3/4" | 3" | 3-1/4" | 3-1/2" | 3-3/4" | 4" |
| UNC | 20 | 18 | 16 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 7 | 6 | 6 | 6 | 5 | 6 | 4.5 | 4.5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| AF Isafswm (modfedd) | 0.428 | 0.489 | 0.551 | 0.675 | 0.736 | 0.861 | 0.922 | 1.088 | 1.269 | 1.450 | 1.631 | 1.812 | 1.994 | 2.175 | 2.350 | 2.538 | 2.722 | 2.900 | 3.263 | 3.625 | 3.988 | 4.350 | 4.713 | 5.075 | 5.438 | 5.800 |
| AF Max (modfedd) | 0.438 | 0.500 | 0.563 | 0.688 | 0.750 | 0.875 | 0.938 | 1.125 | 1.312 | 1.500 | 1.688 | 1.875 | 2.062 | 2.250 | 2.430 | 2.625 | 2.813 | 3.000 | 3.375 | 3.750 | 4.125 | 4.500 | 4.875 | 5.250 | 5.625 | 6.000 |
| AC Min (modfedd) | 0.488 | 0.557 | 0.628 | 0.768 | 0.840 | 0.982 | 1.051 | 1.240 | 1.447 | 1.653 | 1.859 | 2.066 | 2.273 | 2.480 | 2.679 | 2.893 | 3.103 | 3.306 | 3.719 | 4.133 | 4.546 | 4.959 | 5.373 | 5.786 | 6.199 | 6.612 |
| AC Max (modfedd) | 0.505 | 0.577 | 0.650 | 0.794 | 0.866 | 1.010 | 1.083 | 1.299 | 1.516 | 1.732 | 1.949 | 2.165 | 2.382 | 2.598 | 2.805 | 3.031 | 3.247 | 3.464 | 3.897 | 4.330 | 4.763 | 5.196 | 5.629 | 6.062 | 6.495 | 6.928 |
| T Munud (modfedd) | 0.150 | 0.180 | 0.210 | 0.240 | 0.302 | 0.301 | 0.363 | 0.398 | 0.458 | 0.519 | 0.579 | 0.687 | 0.747 | 0.808 | 0.868 | 0.929 | 0.989 | 1.050 | 1.155 | 1.401 | 1.522 | 1.643 | 1.748 | 1.870 | 1.990 | 2.112 |
| T Max (modfedd) | 0.163 | 0.195 | 0.227 | 0.260 | 0.323 | 0.324 | 0.387 | 0.446 | 0.510 | 0.575 | 0.639 | 0.751 | 0.815 | 0.880 | 0.944 | 1.009 | 1.073 | 1.138 | 1.267 | 1.427 | 1.556 | 1.685 | 1.814 | 1.943 | 2.072 | 2.201 |
